Los Estudios de Corto Circuito, Coordinación de Protecciones y Arco Eléctrico son análisis técnicos fundamentales en el diseño, operación y mantenimiento de sistemas eléctricos de potencia. Estos estudios permiten identificar riesgos, dimensionar adecuadamente los equipos y garantizar que las instalaciones eléctricas funcionen de forma segura, confiable y eficiente. Su correcta implementación no solo protege a las personas y los activos, sino que también optimiza la continuidad operativa y asegura el cumplimiento de normativas nacionales e internacionales. A continuación, se describe en qué consiste cada uno de estos estudios y por qué son imprescindibles para cualquier sistema eléctrico moderno.

Estudio de Corto Circuito

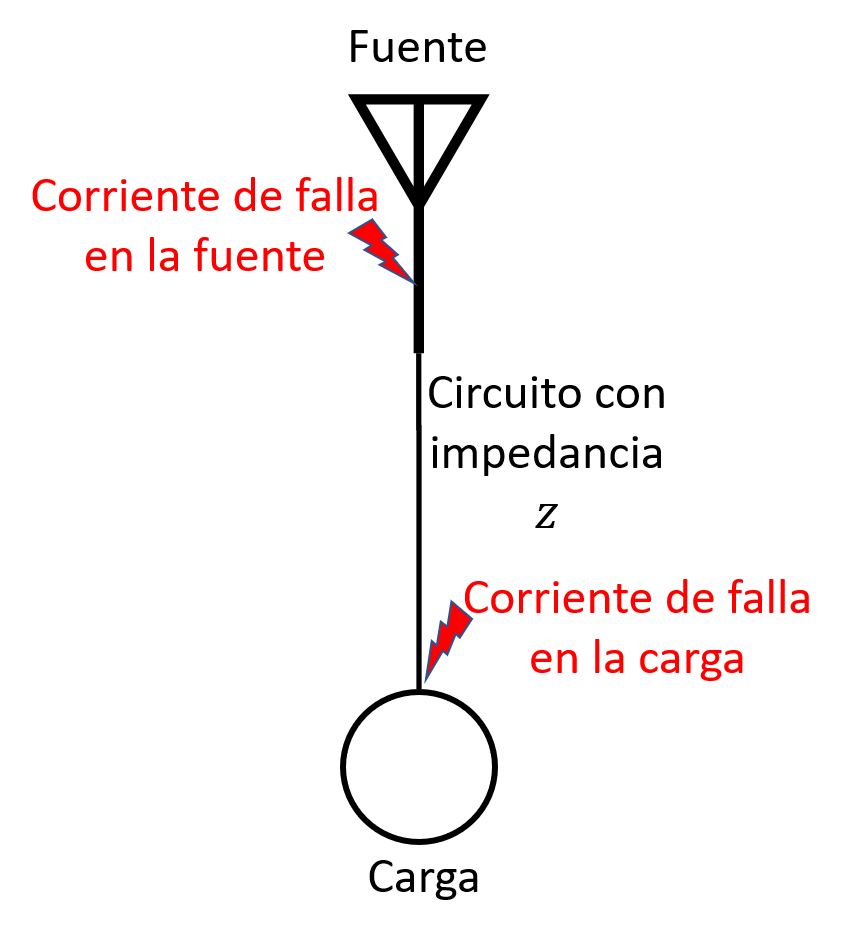

Es un análisis técnico que determina las corrientes de falla que se producen cuando ocurre un cortocircuito en el sistema eléctrico. Un cortocircuito es una conexión anormal de baja impedancia entre dos puntos con diferente potencial, como entre fases o entre fase y tierra.

¿Para qué sirve?

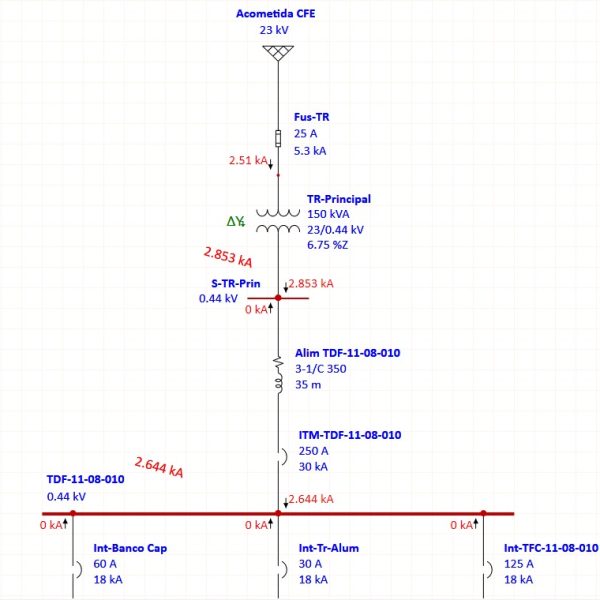

El estudio de corto circuito sirve para calcular la magnitud de las corrientes de falla en distintos puntos del sistema eléctrico, lo cual permite verificar que los equipos eléctricos como interruptores, transformadores, tableros y barras cuenten con la capacidad de interrupción y resistencia mecánica adecuada para soportar estas fallas sin sufrir daños. Además, este análisis establece una base fundamental para la realización de otros estudios eléctricos clave, como el de coordinación de protecciones y el de arco eléctrico, garantizando así la seguridad y confiabilidad del sistema.

¿Qué se analiza?

• Resultados del estudio de corto circuito.

• Configuración del sistema (tipo de tablero, cerramiento, etc.).

• Tiempo de despeje de las protecciones.

• Distancia entre el trabajador y la fuente de arco.

Estudio de Coordinación protecciones

Es un análisis que tiene como objetivo lograr que los dispositivos de protección eléctrica como fusibles, relés de sobrecorriente, interruptores termomagnéticos o digitales trabajen de manera coordinada y selectiva, actuando en el orden correcto ante una falla eléctrica. Esto significa que, ante una condición anormal como un cortocircuito o una sobrecarga, solo el dispositivo más cercano al punto de falla se active, mientras que los demás elementos del sistema permanezcan operativos, manteniendo la continuidad del suministro eléctrico en el resto de la instalación.

¿Para qué sirve?

El estudio de coordinación de protecciones sirve para asegurar que, ante una falla eléctrica, solo se desconecte el equipo más cercano al punto de falla, evitando la desconexión innecesaria de otras partes del sistema. Esto permite reducir al mínimo el tiempo de interrupción, mejorando la continuidad del servicio eléctrico. Además, ayuda a prevenir daños a personas y equipos al garantizar que las desconexiones se realicen de manera adecuada y controlada.

¿Qué se analiza?

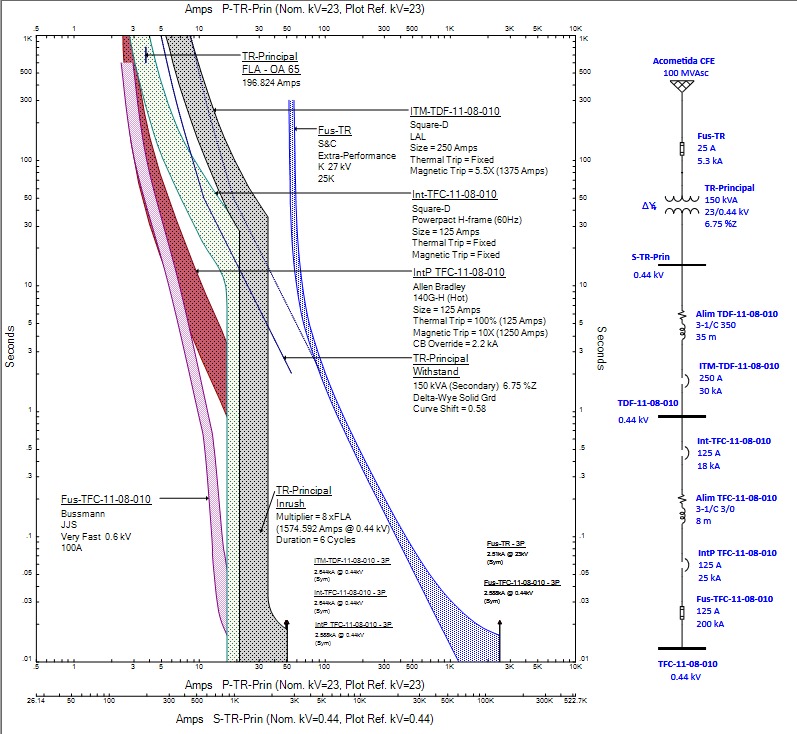

• Curvas de tiempo-corriente de cada protección.

• Ajustes de disparo instantáneo, temporizado, diferencial o por sobrecorriente.

• Selectividad entre dispositivos en cascada (por ejemplo, entre un interruptor general y uno de ramal).

Estudio de Arco Eléctrico (Arc Flash)

Es un análisis que evalúa la energía térmica liberada durante un arco eléctrico, una descarga que ocurre cuando una falla en el sistema forma un canal conductor en el aire. Esta energía puede causar quemaduras graves o fatales, daños en equipos y explosiones.

¿Para qué sirve?

El estudio de arco eléctrico sirve para calcular la energía incidente, expresada en cal/cm²(calorías por centímetro cuadrado), que una persona podría recibir si estuviera presente durante un evento de arco eléctrico. A partir de este valor, se puede determinar la categoría de EPP (Equipo de Protección Personal) requerida para proteger al trabajador contra quemaduras graves. Además, permite establecer la distancia de trabajo segura, también conocida como frontera del arco, a partir de la cual se debe utilizar protección adecuada. Este análisis es fundamental para cumplir con las normativas de seguridad eléctrica ocupacional, como la NFPA 70E o la IEEE 1584, y para garantizar un entorno laboral seguro ante este tipo de riesgos.

¿Qué se analiza?

• Resultados del estudio de corto circuito.

• Configuración del sistema (tipo de tablero, cerramiento, etc.).

• Tiempo de despeje de las protecciones.

• Distancia entre el trabajador y la fuente de arco.
