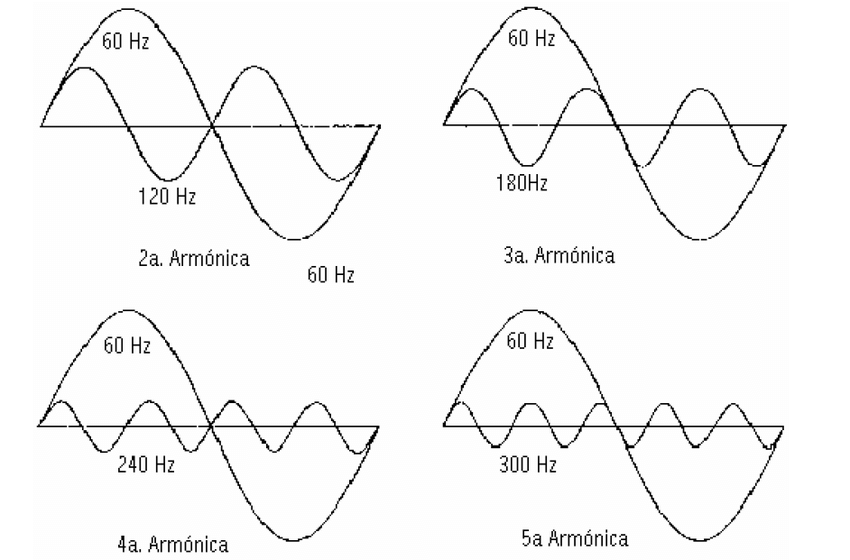

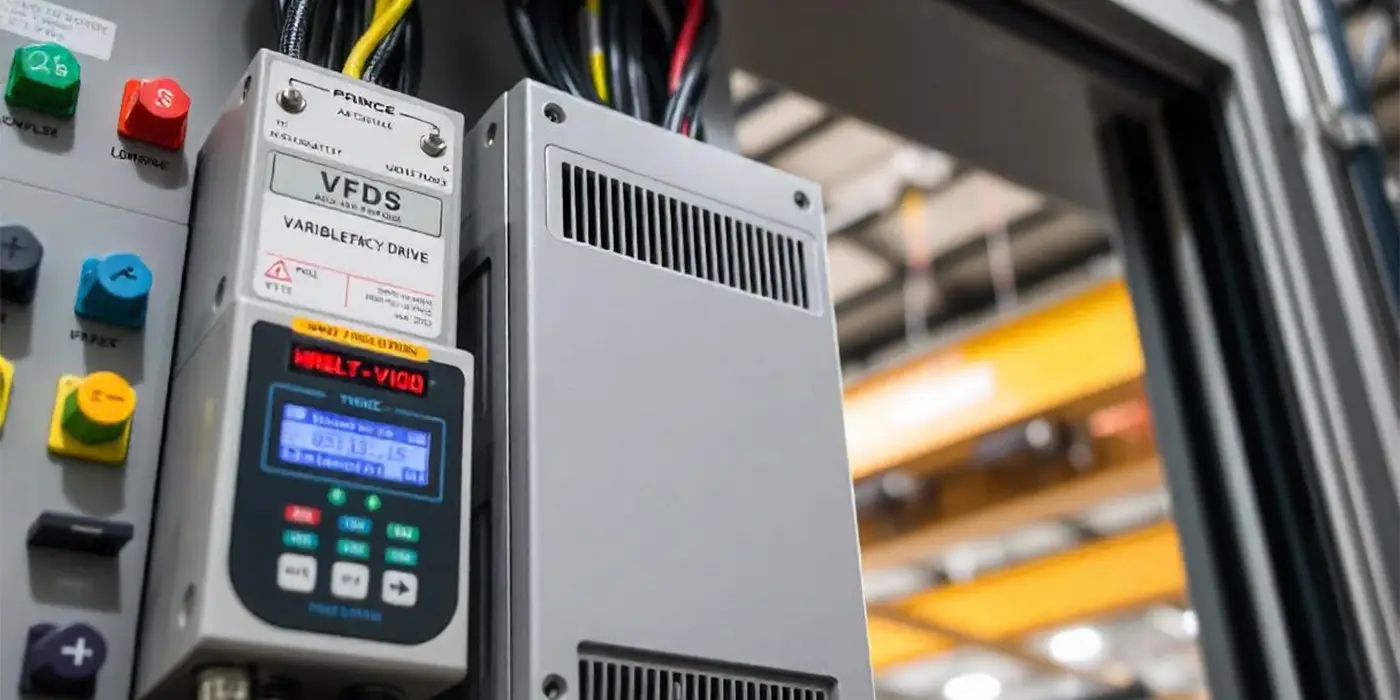

El Estudio de Armónicas es un análisis eléctrico que evalúa la distorsión de las señales de voltaje y corriente en un sistema de energía debido a la presencia de frecuencias múltiples de la fundamental (60 Hz en América). Estas frecuencias adicionales, conocidas como armónicas, son generadas principalmente por cargas no lineales, como variadores de velocidad, fuentes conmutadas, UPS, iluminación LED, computadoras y otros equipos electrónicos modernos.

¿Para qué sirve?

Este estudio tiene como objetivo:

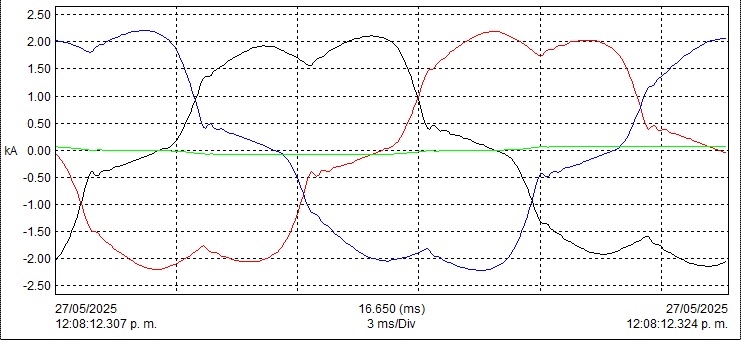

• Detectar y cuantificar la distorsión armónica total (THD) en voltaje y corriente.

• Identificar la fuente y el orden de las armónicas presentes en el sistema.

• Evaluar el cumplimiento de normas internacionales como IEEE 519.

• Proteger equipos sensibles (transformadores, motores, UPS, capacitores, PLCs) frente a efectos negativos como sobrecalentamiento, vibraciones mecánicas, disparos erráticos o fallas prematuras.

• Diseñar soluciones de mitigación, como filtros de armónicas pasivos o activos, o rediseños en la topología del sistema.

¿Por qué son un problema?

Las armónicas pueden provocar:

• Sobrecalentamiento de transformadores y conductores.

• Falsas alarmas o fallas en protecciones electrónicas.

• Disminución del factor de potencia y aumento de pérdidas.

• Resonancias peligrosas con bancos de capacitores.

• Ruido en comunicaciones o interferencia electromagnética.

¿Cuándo se recomienda hacer un estudio de armónicas?

• En instalaciones con alta presencia de cargas electrónicas.

• Cuando hay fallas repetitivas en equipos sensibles sin causa aparente.

• Antes de instalar bancos de capacitores o filtros de potencia.

• Al detectar niveles elevados de calor en transformadores o conductores.

• Para cumplimiento normativo o certificaciones de calidad eléctrica.
