La Evaluación de Sistemas de Tierra y Pararrayos es un proceso técnico que permite verificar si un sistema de puesta a tierra y protección contra descargas atmosféricas (pararrayos) cumple con las normas de seguridad y funcionamiento adecuadas. A continuación se explicara cada parte:

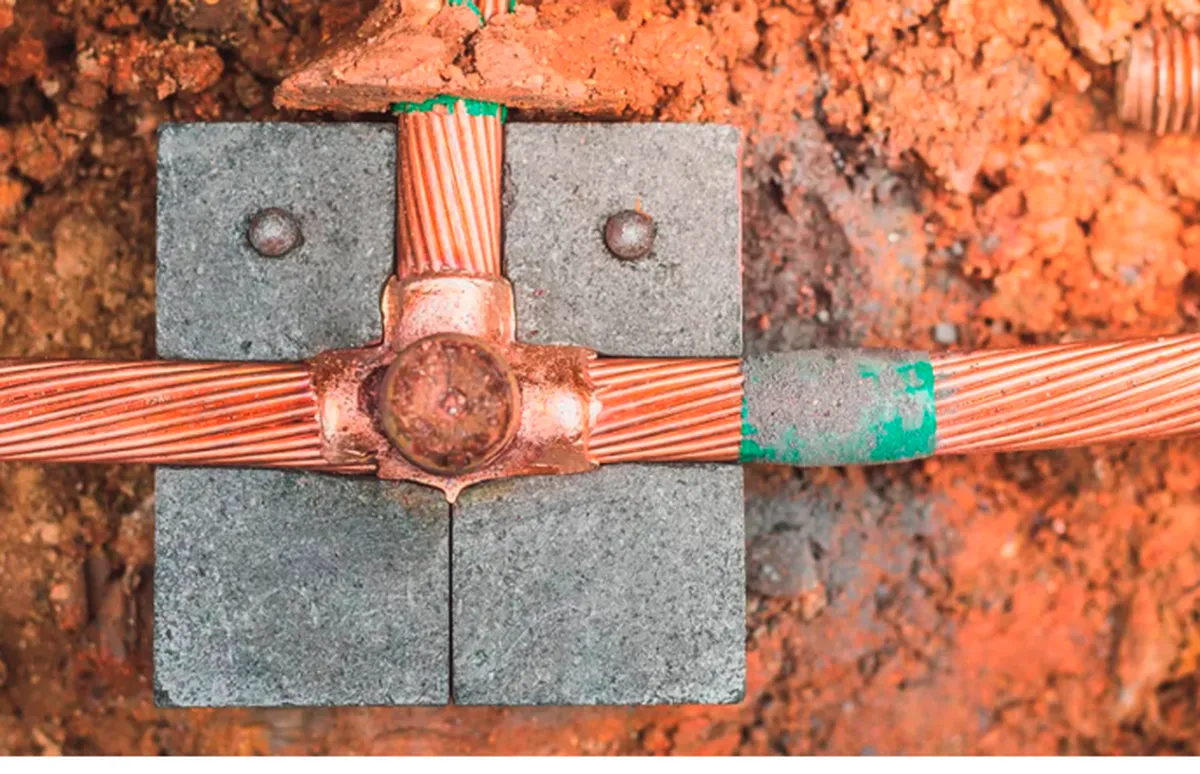

⏚ Sistema de Tierra

Un sistema de tierra es un conjunto de elementos que conectan eléctricamente los equipos e instalaciones a la tierra (suelo) para:

• Proteger a las personas contra descargas eléctricas.

• Proteger los equipos frente a sobretensiones.

• Garantizar el funcionamiento correcto de protecciones eléctricas (como interruptores).

Evaluar un sistema de tierra implica:

• Medir la resistencia de puesta a tierra (normalmente debe ser menor a 10 ohms, aunque depende de la norma).

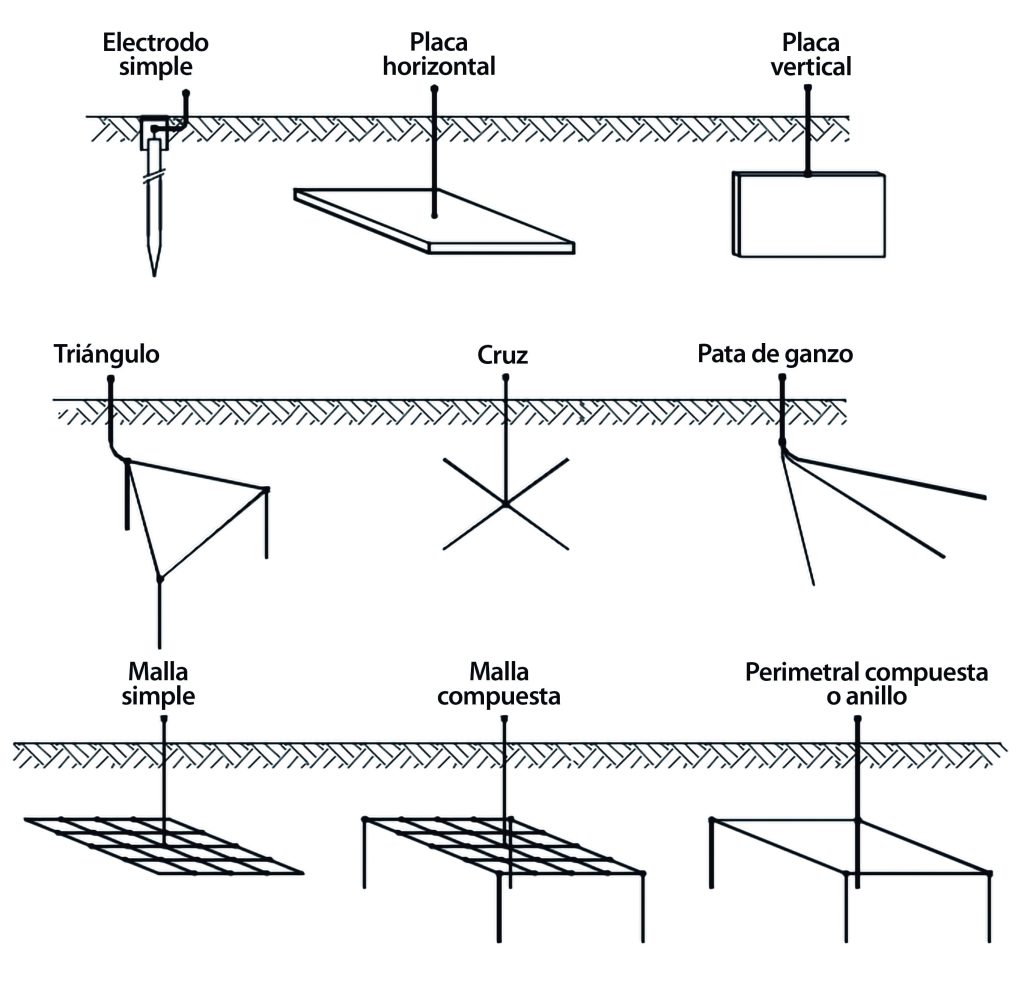

• Verificar la integridad física del sistema (cables, electrodos, conexiones).

• Analizar si cumple con normas como NOM-001-SEDE, IEEE 80, o NFPA 70.

⚡ Sistema de Pararrayos

Un pararrayos es un sistema esencial de protección que tiene como objetivo salvaguardar edificaciones, equipos electrónicos y vidas humanas ante descargas atmosféricas (rayos). Su funcionamiento se basa en interceptar el rayo y conducir su energía de forma segura hacia el sistema de puesta a tierra, evitando que esta afecte la estructura o los sistemas internos del inmueble.

 La evaluación de un sistema de pararrayos implica:

• Verificar la ubicación y el diseño del captador de rayos: Asegurar que esté colocado en el punto más alto de la estructura y que cubra de forma efectiva las zonas de riesgo

• Revisar el trazado de los conductores de bajad: Estos deben ser directos, de baja impedancia y con la menor cantidad de curvas posibles para facilitar el paso de la corriente del rayo sin generar puntos calientes o rebotes eléctricos.

• Comprobar la conexión con el sistema de tierra; Es indispensable que el sistema de tierra tenga una baja resistencia eléctrica y que esté correctamente conectado con los electrodos de puesta a tierra.

• Asegurar el cumplimiento con normas como NOM-022-STPS, NFPA 780, o IEC 62305.

¿Por qué es importante esta evaluación?

Una Evaluación de Sistemas de Tierra y Pararrayos es esencial para garantizar la seguridad, confiabilidad y cumplimiento normativo de cualquier instalación eléctrica. Estas son las principales razones:

• Previene daños a personas y equipos.
  Un sistema de tierra eficiente disipa corrientes peligrosas y protege a las personas de descargas eléctricas. También resguarda equipos sensibles frente a sobretensiones por fallas eléctricas o descargas atmosféricas.

• Reduce riesgos de incendios o fallas eléctricas.
  La canalización adecuada de las corrientes de falla o descargas evita sobrecalentamientos, arcos eléctricos e incendios, manteniendo la operación continua y segura.

• Es obligatoria en muchas industrias por normativas legales.
  Reglamentos como la NOM-001-SEDE, NOM-022-STPS y estándares internacionales exigen evaluaciones periódicas para garantizar la integridad de estos sistemas.

• Asegura el cumplimiento de estándares de calidad y seguridad eléctrica.
  Esta evaluación permite detectar puntos críticos como corrosión, desconexiones o resistencias elevadas, asegurando que el sistema cumpla su función de protección de forma efectiva.

• Optimiza el diseño y desempeño del sistema.
  En instalaciones nuevas o ampliaciones, una evaluación permite ajustar o rediseñar el sistema para mejorar su eficiencia y adaptarlo a las condiciones del sitio.
